Wandsandwichpaneele PIR
Arten von Wandsandwichpaneelen ARPANEL PIR

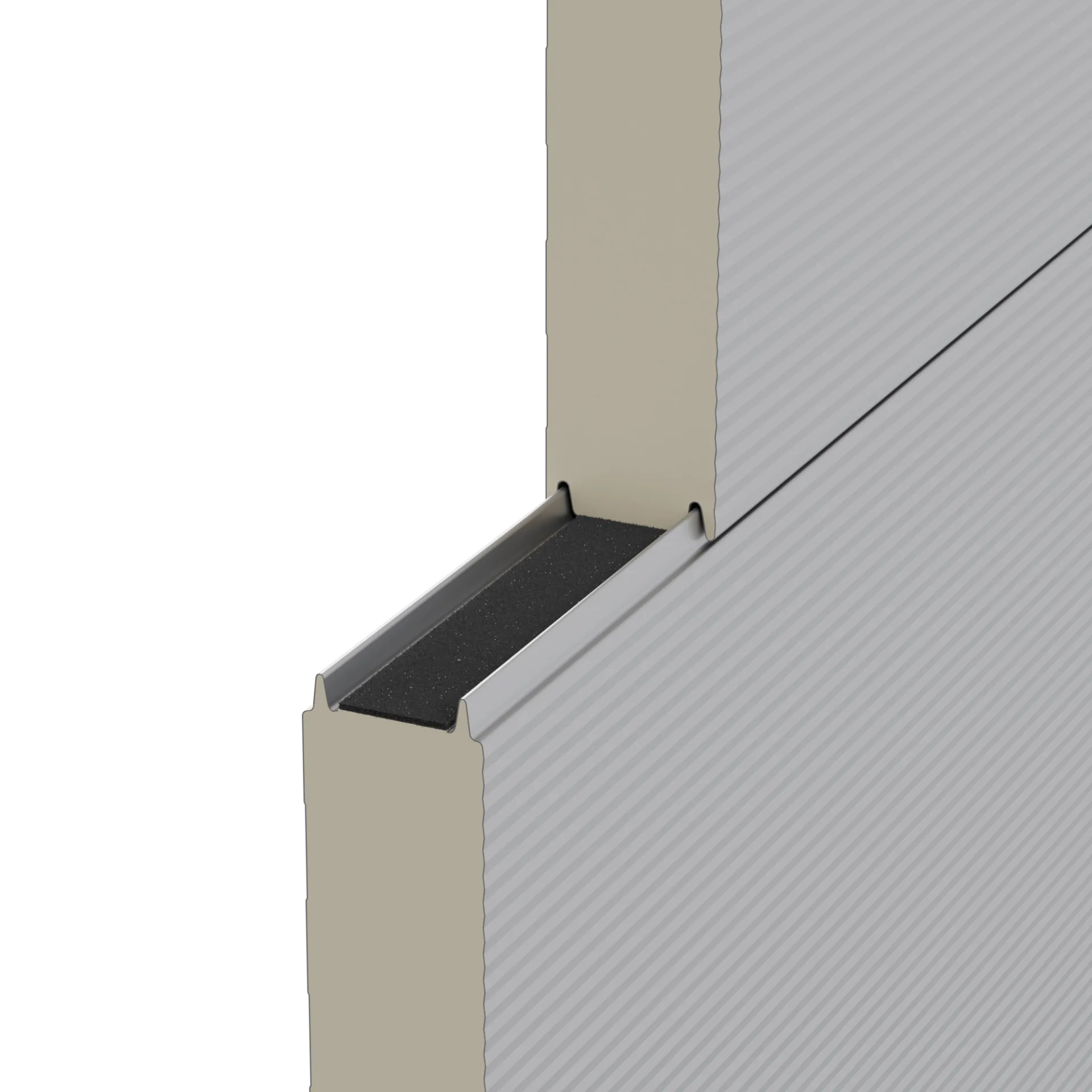

ARPANEL S PIR
Wandsandwichpaneel mit Kern aus Polyisocyanurat-Hartschaum PIR – Standard-Befestigungssystem.
ARPANEL SU PIR
Wandsandwichpaneele ARPANEL SU PIR – verdecktes Befestigungssystem
Wandsandwichpaneele ARPANEL S PIR – Standard-Befestigungssystem
Das Wandsandwichpaneel ARPANEL S PIR mit einem Kern aus Polyisocyanurat-Hartschaum zeichnet sich durch sehr gute Wärmedämmungsparameter aus. Das Befestigungssystem der Paneele und die entsprechende Profilierung der Verbindung der Paneele machen die Wandsandwichpaneele besonders dicht gegen das Eindringen von Luft, Wasserdampf und Regen. Die Sandwichpaneele ARPANEL S PIR sind die ideale Lösung für die Verkleidung von Außenwänden, Trennwänden und Decken in Produktionshallen, Lagerhallen, Handels- und Logistikzentren, Autohäusern, Industrie- und Raumbauwerken.
| Kerndicke [mm] | 60 | 80 | 100 | ||||||
| Befestigungssystem | Standard | ||||||||
| Dämmkern | Polyisocyanurat – Hartschaum PIR | ||||||||
| Baubreite [mm] | 1000 / 1100 / 1150 | ||||||||
| Lieferbare Längen [m] | 2 – 18,5 | ||||||||
| Äußere Deckschale / Innere Deckschale [mm] | 0,5-0,7 / 0,4-0,7 | ||||||||
| Kerndichte [kg/m³] | 42 ± 2 | ||||||||
| Gewicht [kg/m²] | 10,4 | 11,2 | 11,9 | ||||||
| Wärmedurchgangskoeffizient Ud,S = W/[m² x K] | 0,37 | 0,27 | 0,22 | ||||||
| Brandeigenschaften: | |||||||||
| Nach PN-B-02867 | NRO | ||||||||
| Nach DIN-EN 13501-1 | B- s1,d0* | ||||||||
| Nach DIN-EN 13501-2 Vertikal | E 15 / EI 15 | E 15 / EI 15 | E 30 / EI 30 / EW 30 | ||||||
| Nach DIN-EN 13501-2 Ebene | NPD | E 20 / EI 20 / EW 20 | E 30 / EI 30 / EW 30 | ||||||
| Nach DIN-EN 13501-2:2016 Decke | EI 15 | EI 15 | EI 30 | ||||||
| Nach DIN-EN 13501-5 | Nicht zutreffend | ||||||||
| Luftschalldämmung [Rw(C,Ctr) dB] | 25 (-2;-4) | ||||||||
| Schallabsorption [αw] | 0,15 | ||||||||
| *Dieser Parameter kann in Abhängigkeit vom Attestierung-System variieren. | |||||||||
AUSSENVERKLEIDUNGSPROFILE
Mikro 30
Mikro 14
Mikro 8
Linie
Glatt
INNENVERKLEIDUNGSPROFILE
Linie
Glatt
Mikro 20
Wandsandwichpaneele ARPANEL SU PIR – verdecktes Befestigungssystem
Die Wandsandwichpaneele ARPANEL SU PIR mit verdecktem Befestigungssystem verfügen über sehr gute Dichtigkeit-, Wärme- und Schallschutzparameter. Die Montage der Paneele erfolgt mit Verbindungsmitteln und Systemdruckverteilern an der Verbindungstelle der Paneele, wodurch die Befestigungen unsichtbar sind, was die ästhetischen Eigenschaften der Fassade verbessert. Ein hohes Maß an Dichtigkeit wird durch eine speziell profilierte Verbindung der Paneele erreicht, die als Schloss bezeichnet wird. Die Sandwichpaneele ARPANEL SU PIR sind die ideale Lösung für die Wandverkleidung in vertikaler und horizontaler Anordnung. Sie eignen sich hervorragend für Industriegebäude, Produktions- und Lagerhallen, Einkaufszentren, Logistikzentren oder Autohäuser.
| Kerndicke [mm] | 60 | 80 | 100 | 120 | |||||
| Befestigungssystem | Verdeckt | ||||||||
| Dämmkern | Polyisocyanurat – Hartschaum PIR | ||||||||
| Baubreite [mm] | 1000 | ||||||||
| Lieferbare Längen [m] | 2 – 18,5 | ||||||||
| Äußere Deckschale / Innere Deckschale [mm] | 0,5-0,7 / 0,4-0,7 | ||||||||
| Kerndichte [kg/m³] | 42 ± 2 | ||||||||
| Gewicht [kg/m²] | 10,8 | 11,6 | 12,4 | 13,2 | |||||
| Wärmedurchgangskoeffizient Ud,S = W/[m² x K] | 0,40 | 0,29 | 0,23 | 0,19 | |||||
| Brandeigenschaften: | |||||||||
| Nach PN-B-02867 | NRO | ||||||||
| Nach DIN-EN 13501-1 | B- s1,d0* | ||||||||
| Nach DIN-EN 13501-2 Vertikal | NPD | NPD | E 30/ EI 20 / EW 30 | E 30/ EI 30 / EW 30 | |||||
| Nach DIN-EN 13501-2 Ebene | NPD | NPD | E 30/ EI 20 / EW 30 | E 30/ EI 20 / EW 30 | |||||
| Nach DIN-EN 13501-5 | Nicht zutreffend | ||||||||
| Luftschalldämmung [Rw(C,Ctr) dB] | 25 (-2;-4) | ||||||||
| Schallabsorption [αw] | 0,15 | ||||||||
| *Dieser Parameter kann in Abhängigkeit vom Attestierung-System variieren. | |||||||||
AUSSENVERKLEIDUNGSPROFILE
Mikro 30
Mikro 14
Mikro 8
Linie
Glatt
INNENVERKLEIDUNGSPROFILE
Linie
Glatt
Mikro 20
